Lõikemehhanismid koosnevad ajamist, muundurist ja tööorganist. Ajamitena kasutatakse elektrimootoreid. Muunduri ülesanne on liikumise muutmine tööorganile sobivaks. Lõikemehhanismide tööorganid võivad omada üht või mitut lõikeriista.

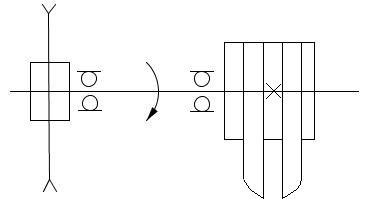

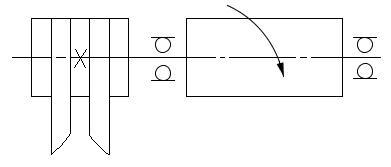

Enamusel puidulõikepinkidel tööorganiks on töövõll või spindel. Töövõllidele ja spindlitele kinnitatakse lõikeinstrumendid. Olenevalt kinnitatava lõikeinstrumendi liigist nimetatakse töövõlli kas sae- või noavõlliks. Esimesel joonisel on noavõll ning teisel joonisel on saevõll.

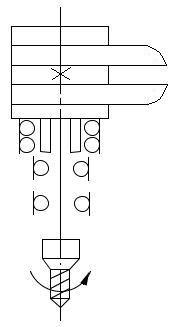

Spindlid on töövõllidest väiksemad, nendega tehakse häälestusliikumisi ja nad on suurema pöörlemissagedusega (3000- 30000 p/min). Spindlid koos tugi- ja häälestuselemetidega moodustavad spindlibloki.

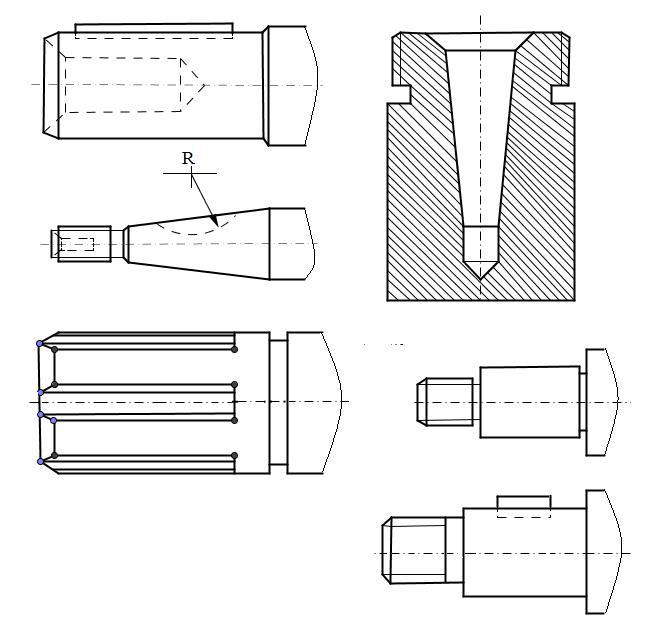

Spindlite ja töövõllide otsad võivad olla väga erinevad, nendele kinnitatakse seibid, hammasrattad, tähikud ja lõikeriistad. Freespinkide spindliotsad võivad olla silinder või koonuspesaga. Kergetel ühespindlilistel freespinkide on Morse koonus nr. 3, keskmistel nr. 4 ja rasketel tööpinkidel nr.5. saeketaste kinnitamine töövõllile toimub flantside abil, kus üks nendest on kinnitatud jäigalt, teine vabalt mahavõetav.

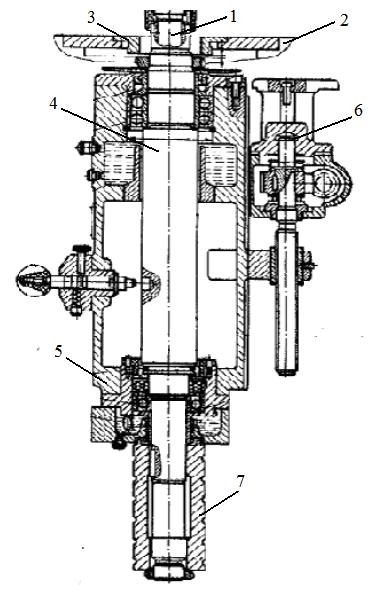

1. spindlivõll

2. töölaud

3. töölauaava vaherõngad

4. spindel

5. spindli korpus ja sõlm

6. spindli suporti sõlm

7. rihmaratas ehk astmeline seib





























Ülesanne. Koostada antud spindli ja spindlivõlli lihtsustatud skeem.



Spindlid on töövõllidest väiksemad, nendega tehakse häälestusliikumisi ja nad on suurema pöörlemissagedusega (3000- 35000 p/min). Spindlid koos tugi- ja häälestuselemetidega moodustavad spindlibloki.

Spindlit iseloomustab jäikuse normatiivväärtused võimsusühikule 1kW:

• noavõllid 20000...30000 N/mm,
• horisontaalfreespindlid 15000...20000 N/mm,
• raamitapilõikepinkide spindlid 2000...4000 N/mm.

Töövõllid ja spindlid valmistatakse legeeritud terastest.
