Suporditele kinnitatakse spindlisõlmed, eendurmehhanimide elemendid, töölauad, suru- ja juhtseadmed. Tänu suporditele on võimalik pinki tööks seadistada.

Supordid koosnevad plaatidest, mis liiguvad liuge- või veere-hõõrdejuhikutes.

Supordi juhikute töövõime kriteeriumiteks on kulumiskindlus, mis oleneb

• materjalist
• materjali termilisest töötlusest
• erisurvest
• töö tingimustest
• supordi liikumisiseloomust (veere- või liughõõrdumine)

Veerehõõrdejuhikud võivad olla

• rullkattega
• kuulkattega
• nõelkattega

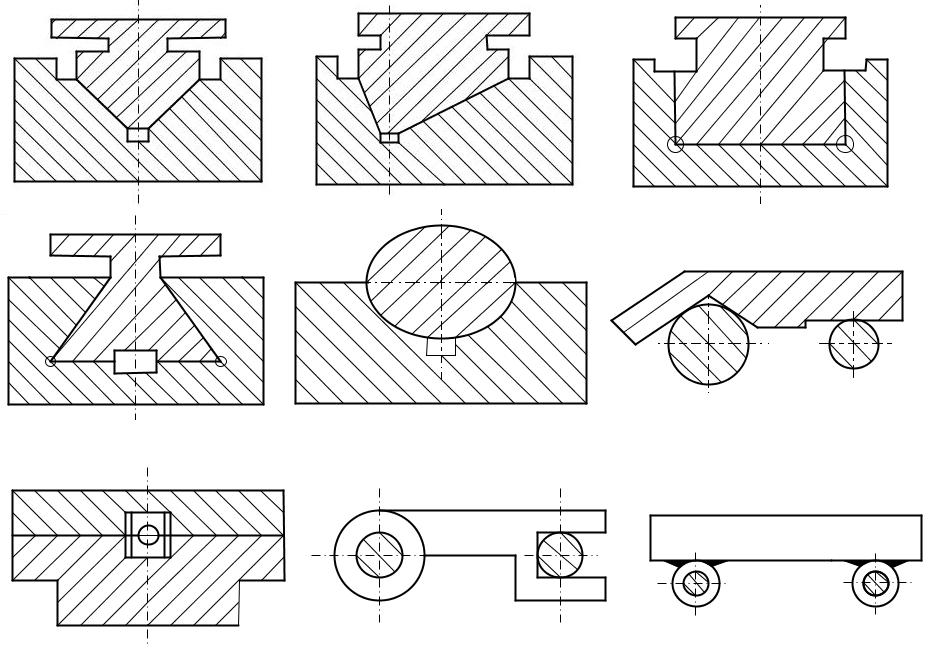

Veerehõõrdejuhikud võivad kujult olla

• tasapindsed
• prismaatilised
• silindrilised.

Kolmnurkseid liugjuhikuid kasutatakse sümmetrilistel koormustel ja liuguri väikestel nihkekiirustel.

Trapetsjuhikud taluvad erisuunalisi koormusi , puuduseks on väikene jäikus mistõttu kasutatakse väikestel kiirustel ja keskmistel töötlustäpsustel.

Veerehõõrdejuhikud tagavad kõrge liikumistäpsuse ja kerguse.

Supordid võivad olla põhimõtteliselt kaheks jaotatud:

• liikuvad
• liiguvad-jäigalt kinnitatavad.

Suportite kvaliteet võib näidata ka masinpinkide täpsusklassi.

1. pide

2. elektrimootor lõikurile

3. lõikur ehk saeketas

4. liikuv suport

5. sammas ehk kere

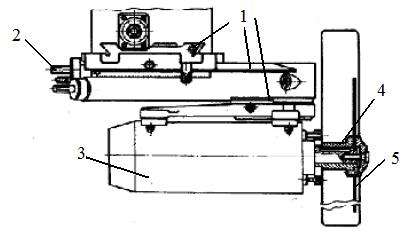

1. liikuv- jäigalt kinnitatav suport (liugsuport)

2. seadistamise ja häälestamise seade suportile

3. elektrimootor lõikurile

4. saevõll

5. saeketas ehk lõikur
