Pinkide töötäpsus
Pinkide töötäpsus
Pinkide töötäpsus oleneb elementide geomeetrilisest täpsusest. Lõikeprotsessis toimivate jõudude, pindade järeleandvuse, hõõrdumise, temperatuuri, süsteemi vibratsioonide tagajärjel tekib pindade ebatasasus, lainelisus ja muud defektid.
Tasapindadega detailidel esinevad järgmised kujuhälbed:
- mittetasapinnalisus
- mittesirgjoonelises
- mittesilindrilisus
- mitteringjoonelisus.
Tasapindadega detailidel esinevad järgmised asendihälved:
- mitteparalleelsus
- mitteristseis
- otsviskumine
- radiaalviskumine
- eriteljelisus.
Kuju- ja asendihälbed on normitud vastavalt tööpingi täpsusklassile. Puidulõikepingid jagunevad nelja täpsusklassi:
- I - eriti täpsed pingid, tagavad 10 ...12 kvaliteedi klaasi. Näiteks kalasabatapipingid ja pesafreespingid.
- II - täpsed pingid, tagavad 11 ... 13 kvaliteedi klassi. Näiteks paksushöövelpingid ja freespingid
- III - keskmise täpsusega pingid, tagavad 13 ... 15 kvaliteedi klassi. Näiteks neljapoolsed höövelpingid ja universaalsaagpingid.
- IV - madala täpsusega pingid, tagavad 14 ... 16 kvaliteedi klassi. Näiteks saagpingid saematerjalide juurdelõikamiseks.
Pindade kuju- ja asendihälbed
Puidulõikepinkide pindade kuju- ja asendihälbed on:

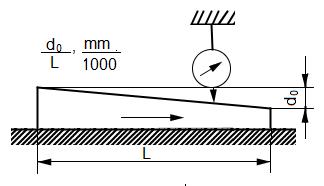

Mittetasapinnalisus

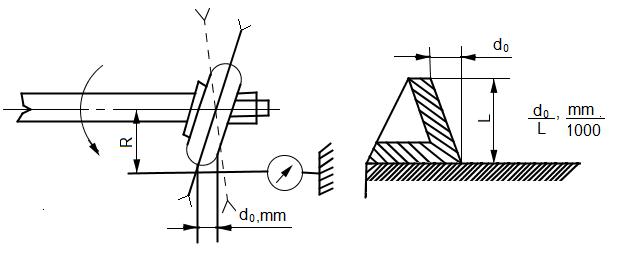

Mitteristseis

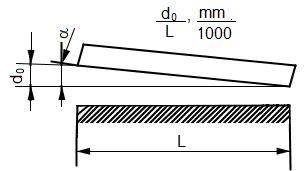

Mitteparalleelsus
Eriteljelisus
Otsviskumine
Pindade kuju- ja asendihälvete normid
|
Hälbe liik |
Mõõtühik |
Hälvete normid pingi täpsusklassi kohta |
|||
|
I |
II |
III |
IV |
||
|
Töölaudade, juhtlattide ja plaatide mittetasapinnalisus |
mm/1000 |
0,05 |
0,1 |
0,2 |
0,5 |
|
Tööpinkide mitteparalleelsus |
mm/1000 |
0,05 |
0,1 |
0,3 |
1,0 |
|
Tööpinkide mitteristseis |
mm/1000 |
0,07 |
0 ,2 |
0,6 |
2,0 |
|
Spindlite radiaalviskumine |
mm |
0,01 |
0,2 |
0,04 |
0,1 |
|
Spindlite otsviskumine |
mm |
0,02 |
0,3 |
0,05 |
0,15 |
|
Spindlite eriteljelisus |
mm |
0,01 |
0,3 |
0,1 |
0,5 |
