RUUMINURGA MÕISTE

Ruuminurga all mõeldakse kolmest ruumis üksteisega ristiolevast tasapinnast (ekraanist) tekkivat nurka, mille piires on ruum vaatleja asukohast vaadeldav. Ruumis tekib neli ruuminurka, millest kasutatakse kahte vördväärset projekteerimise meetodit:

- ESIMESE RUUMINURGA e EUROOPA MEETOD

- KOLMANDA RUUMINURGA e AMEERIKA MEETOD

Õpiobjektis on käsitletud meil kasutatavat esimese ruuminurga meetodit. Joonistel on joonestamismeetodit tähistav sümbol, milleks on tüvikoonus kaksvaates, joonise kirjanurgas, selleks ettenähtud vastavas lahtris. Lahter asub kirjanurga vasakus ülemises nurgas.

Esimeses ruuminurgas (Euroopa meetod) on kujund asetatud vaataja ja vastava ekraani vahele. Kolmanda ruuminurgas (Ameerika meetod) on ekraan asetatud vaataja ja kujundi vahele. Õpiobjekt ei käsitle selles ruuminurgas projekteerimise eripära.

Teist ja neljandat ruuminurka projekteerimisel ei kasutata.

Joonis. Esimese ruuminurga sümbol	Joonis. Kolmanda ruuminurga sümbol

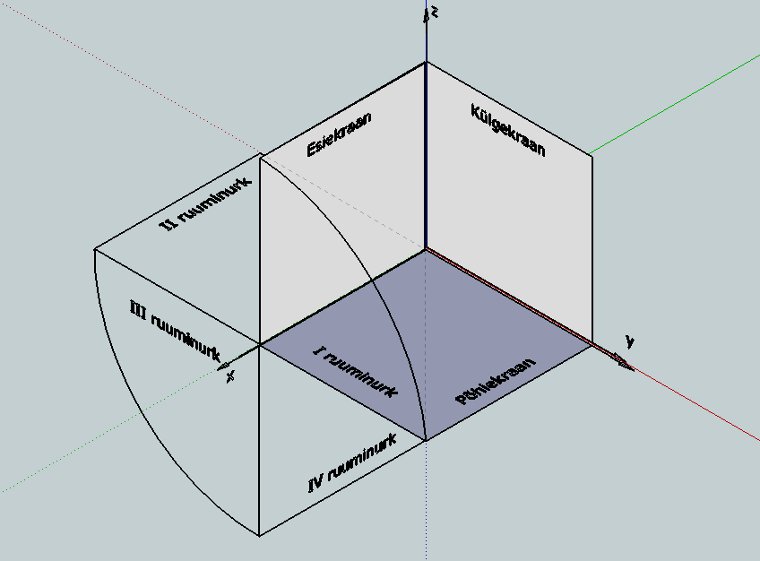

Joonis. Ruuminurgad
