Hüdroajam koosneb järgmistest põhiosadest: töövedeliku paagist, hüdropumbast, jaotus- ja reguleerseadistest (klapid, regulaatorid, survereleed, jaotussiibrid, kraanid), hüdrosilinritest, hüdromootoritest ja õlijuhtmetest.

Töövedelikuna kasutatakse turbiinõli või industriaalõli.

Hüdropumbad liigitatakse tööpõhimõtte järgi kolb- ja rotatsioonpumpaseks. Puidulõikepinkides eelistatakse rotatsioonpumpasid - tiivik- ja hammasrataspumpasid.

Tiivikpumpasid valmistatakse tootlikkusega 5... 200 l/min, töörõhuga kuni 125 kgf/cm2. Hammasrataspumbad on väiksema tootlikkuse ja töösurvega ega taga õli ühtlast suunamist.

Hüdrosüsteemi kaitsmiseks ülekoormuste eest, õli voolusuuna kontrollimiseks, püsiva rõhu tekitamiseks süsteemi teatud osades, samuti rõhu alandamiseks üksikutes süsteemiosades ja pingi tööliikumise kindla järjestuse tagamiseks kasutatakse mitut liiki klappe. Kuulklapp väldib süsteemi ülekoormust. Ülevooluklapid on ette nähtud hüdrosüsteemi antava liigse õli pidevaks ärajuhtimiseks, reduktsioonklapid aga rõhu alandamiseks süsteemi mingis osas.

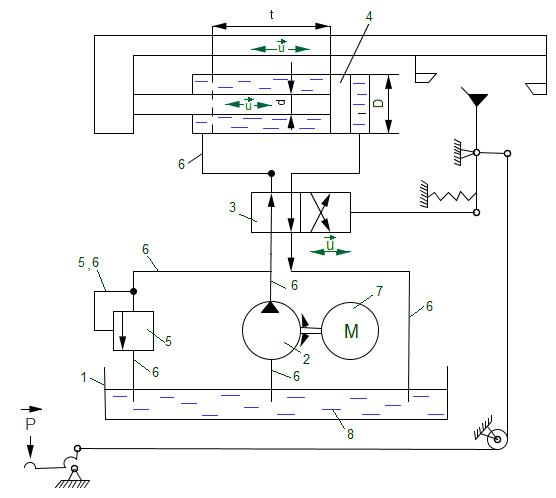

1 - õlipaak

2 - pump

3 -jaotussiiber

4 - hüdrosilinder

5 - kaitseklapp

6 - õlitorud

7 - mootor (hüdromootor)

8 - vedelik (industriaalõli)

d - võlli diameeter

D - kolvi diameeter

t - töökäik

→

P - surve või jõu suund

→

u - ettenihke suund
